안녕하세요? ◈에클레시아입니다^^
오늘 소개해드릴 제품은 잘만에서 출시한 파워서플라이입니다.
잘만은 PC냉각 솔루션으로 유명한 회사이고 파워서플라이도 판매하고 있는데요.
괜찮은 성능의 PC를 꾸미고자 하는 사용자들에게
EchoMax, MegaMax, GigaMax 시리즈 등의 다양한 파워 제품으로 어필하고 있습니다.
그 중 잘만 MegaMax 600W 80PLUS STANDARD는
이름처럼 80PLUS STANDARD 인증을 받은 검증된 안정성과
최고의 가성비를 가진 600W 정격출력 파워서플라이입니다.
1. 제조사 소개
# 제품 홈페이지: https://www.zalman.com/KO/Main/Main.do
잘만테크 주식회사는 1999년 설립이래 컴퓨터용 냉각장치 솔루션 전문회사로 유명하며,
다양한 쿨러, 써멀구리스, CASE는 물론 게이밍 마우스, 키보드 등
여러 주변 기기까지 사업영역을 확장하고 있습니다.
# 잘만 다나와 브랜드로그: http://brand.danawa.com/zalman
특히, 파워서플라이 라인업에는
NonPFC, 미인증, 무상 3년 A/S 제품인 EchoMax
ActivePFC, 80PLUS STANDARD 인증, 무상 6년 A/S 제품인 MegaMax
ActivePFC에 80PLUS Bronze 인증, 무상 7년 A/S 제품인 GigaMax 등의
다양한 제품을 선보이고 있으며 모두 착한 가격과 쓸만한 성능의
효율좋은 제품으로 출시되고 있습니다.
2. 다나와 가격동향
구매링크:
1) http://prod.danawa.com/info/?pcode=10174200
잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이는 2019년 12월 출시되었고
잘만의 가성비좋은 파워서플라이 라인업 중, 4만원 후반대의 가격대를 형성하는 제품으로
ActivePFC 회로에 정격 600W의 고효율을 내어주는 높은 가성비의 제품입니다.
특히, 6년의 A/S 기간을 제공해서 더욱더 든든하네요.

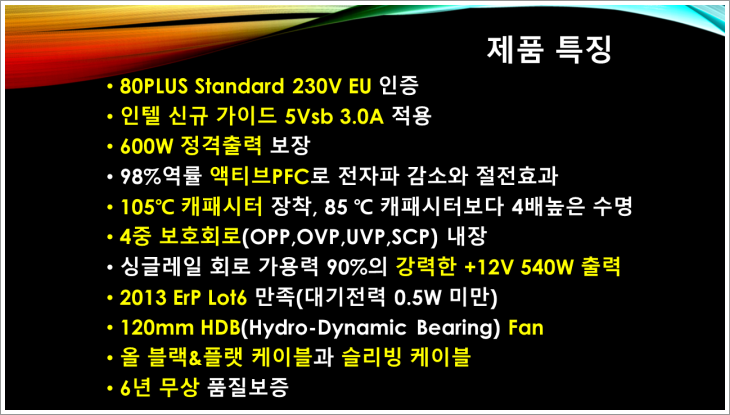

3. 제품특징 및 사양
* 잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이의 보호회로는
OPP(Over Power Protection, 과전력 보호회로),
OVP(Over Voltage Protection, 과전압 보호회로),
UVP(Under Voltage Protection, 저전압 보호회로),
SCP(Short-Circuit Protection, 단락 보호회로)를 말합니다.
4. 각종 인증 사항
잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이는
위 사양 표에 정리되었듯이 다양한 인증을 받았는데
그 중 적합성평가 인증과 안전확인인증, 80PLUS 인증을 찾아 정리했습니다.
# 적합성평가인증 : R-R-ZMT-ZM600-TXII
# 안전확인인증 : XU101147-19010A
# 80 PLUS 230V EU Standard 인증
https://www.plugloadsolutions.com/80PlusPowerSuppliesDetail.aspx?id=81&type=4
위 사이트에서 엑셀파일을 받아 핵심내용을 차트로 정리해보았습니다.
이 정도면 거의 브론즈 등급같은 스텐다드네요.
5. 사전지식
파워서플라이에 대해 모든걸 언급하기에는 너무 방대해서 간단히
80PLUS인증과 파워서플라이 구조에 대해 간단히 언급하겠습니다.
# 80 PLUS 인증
파워라는게 모든 PC부품에 연결돼 전기를 공급하는 심장과도 같은 제품이라
효율이 나쁘거나 품질이 좋지못한 제품을 사용하면 다른 부품이 고장나기도 했지요.
80 PLUS 인증이 생기기 전 파워는 그 효율이 보통 70% 정도였고
속칭 ‘뻥파워’라 불렸던 비 정격 파워는 60%대인 것도 있을 정도였습니다.
최초 만들어진 80PLUS 인증은 오늘날 스탠다드 등급을 기준으로 출범했습니다만
사용자들이 더 믿을만한 효율을 가진 제품을 선호하고
거기에 호응한 기업들이 앞다투어 효율을 앞세워 마케팅을 벌이게 되고
거기에 따른 기술의 발전과 더 좋은 부품의 생산으로
2013년에 스탠다드, 브론즈, 실버, 골드, 플래티넘, 티타늄의 6단계 등급으로 세분화되었습니다.
표 상단에 115V, 230V의 두 가지 전압에 따라 각각의 전기 부하에 따른 효율이 나열되어 있습니다.
일반적인 PC에서 가장 효율이 좋은 구간은 50% 정도 부하를 줬을 때이고
보통 파워 효율을 말할 때, 이 50%값일 때 효율을 기준으로 얘기합니다.
# 파워서플라이 구조
위 사진은 일반적인 파워의 구조를 위해 제가 가지고 있던 파워를 분해한 사진입니다.
파란색 화살표가 전기가 흐르는 순서이고 각각의 색으로 부품 역할을 구분해 놓았습니다.
1) 입력 & EMI 필터부
EMI(Electro-Magnetic Interference)필터는
입력부를 통해 들어가는 교류 라인의 잡음이 파워 내부로 흘러가는 것을 막고
파워 내부의 스위칭 잡음이 교류 라인으로 역류되는 것을 막습니다.
사진상으로는 노란색 사각형 모양의 부품이 필터입니다.
2) 교류-직류(AC-DC) 정류부
EMI 필터를 거친 교류가 정류 다이오드와 정류 캐패시터를 거쳐
교류를 직류로 바꿔주는 부분입니다.
정류 캐패시터는 파워의 수명에 중대한 영향을 미치는 부품이라고 합니다.
3) 직류-직류(DC-DC) 스위칭 변환부
앞 단계에서 변환된 직류를 받아 PC에 필요한
3.3V, 5V, 12V의 직류 전압을 변압기의 스위칭 과정에서 만들어내고
저대역 필터로 1차 필터링해 리플 & 노이즈를 제거하여
최종적으로 3.3V, 5V, 12V 직류 전원을 만들어줍니다.
4) 출력 필터 및 출력부
1차 필터링 된 직류 전원을 다수의 인덕터와 콘덴서를 사용해 추가적으로 필터링해서
규격에 맞는 깨끗한 전원을 만들어내는 부분입니다.
보다 더 자세한 설명은 아래 출처를 참고하세요.
출처: http://blog.daum.net/koreamax/2487100
1. 포장 개봉
배송은 주문 하루 만에 배송되었고 따로 상자없이 제품박스 표면에 에어캡을 두껍게 감아
찌그러짐없이 안전하게 잘 배송되었습니다.
잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이 제품박스는
전체적으로 검정색 바탕에 흰 글씨로 표기되어 있으며
부분적으로 육각무늬가 흐릿하게 인쇄되어 있습니다.
윗면에는 제품명과 제조사 로고, ErP2013인증, 105℃ 캐패시터, NVIDIA SLI 마크가 있고
바닥면에는 각국 언어로 제품 특징이 인쇄되어 있습니다.
박스 정면에는 나라별로 다른 AC 코드 타입 중 한국/EU 타입임을 나타내는 노란 스티커가 붙어있고
또, 봉인라벨이 정면에서부터 바닥면에 걸쳐 붙어있습니다.
좌측면에는 전기적 스펙과 각종 인증사항, 그리고, 제품번호 바코드가 인쇄되어 있습니다.
우측면에는 제품의 특징이 픽토그램으로 그려져 있습니다.
2. 제품 구성
박스 내부에는 잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이 본품과
전원케이블, 케이스 고정나사 4개와 선정리용 케이블타이, 그리고, 제품설명서가 들어있습니다.
KC인증받은 전원케이블은 약 1.5m 길이입니다.

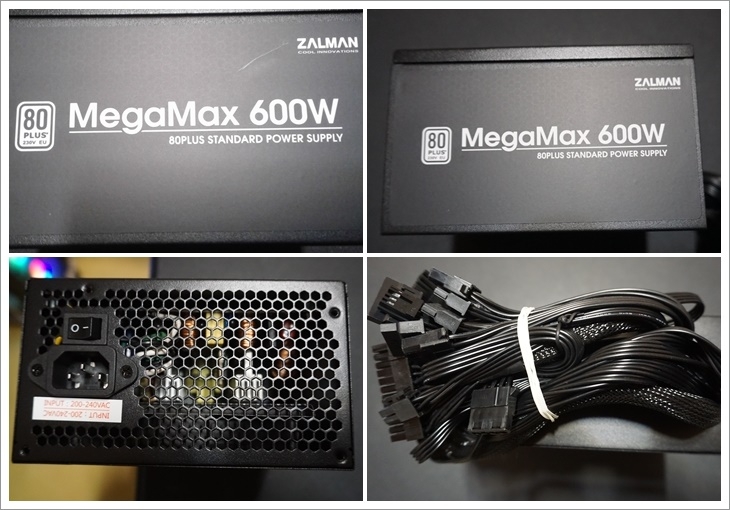

3. 제품 외형
잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이는
표준 ATX 규격인 140(L)mm x 150(W)mm x 86(H)mm 크기여서 PC케이스별 호환성이 뛰어납니다.
블랙도장에 금속재질이라 튼튼하고, 표면을 커팅해 흡기팬용 홀그릴을 구현해 놓았습니다.
또, 4개의 나사구멍 중 하나에 제거시 A/S를 제한하는 스티커가 붙어 있습니다.
내부에는 120mm HDB 베어링 쿨링팬이 장착되어 조용하고 마찰없이 작동한다고 하네요.
제품 측면에는 제품명이 인쇄되어 있고
후면에는 전원케이블 단자와 스위치가 있습니다.
또, 면 전체에 벌집모양 통풍구가 있어 좋은 쿨링효과를 발휘합니다.
커넥터 케이블은 잘 꼬이지 않고 선정리가 편한 평편한 플랫 케이블입니다.
메인 전원 케이블은 슬리빙 처리 되어서 깔끔한 느낌이네요.
모든 케이블은 블랙 색상으로 되어있어 일체감이 있어 좋은데
잘 모르는 사용자는 보조전원 8핀과 VGA 보조전원 8핀을 헷갈릴 수도 있겠다 싶습니다.
그래서 아마 주전원 케이블과 보조전원 케이블을 타이로 같이 묶어놓은 것 같네요.
커넥터는 S-ATA가 6개, P-ATA가 4개가 있어 넉넉합니다.
1. 제품 테스트
PC 조립 중 가장 까다롭고 복잡한 부분이 파워서플라이를 장착하고
각종 커넥터를 여러 PC 부품에 연결하는 것일겁니다.
그래서 만일, PC조립이 끝난 후 파워서플라이가 초기불량이 나는 경우가 발생해서
분해조립을 다시해야 한다면 엄청난 시간과 노력의 낭비가 되겠지요.
그런 경우를 예방하고자 파워서플라이가 정상작동하는지
간단한 테스트로 알 수 있는 방법이 있어 소개합니다.
20+4핀 메인보드 주 전원 커넥터에서 고정노치 쪽 4번과 5번, 또는 4번과 6번을
문구용 클립을 잘라서 연결시키고 파워에 전원을 연결 후 스위치를 켰을 때
파워 내부의 팬이 돌기 시작하면 일단은 정상적인 파워라고 생각할 수 있습니다.
물론, PC 사용 중에도 다른 오류가 날 수가 있겠지만
위 테스트로 팬이 돈다면 일단은 조립을 시작해도 되겠습니다.
2. PC조립 & 파워장착
이제 잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이와 각종 부품을 조립해보도록 하겠습니다.
조립할 PC가 얼마나 전력소모를 할 지 미리 계산해보고 거기에 맞게
파워용량을 선택할 수 있는 사이트가 있어 소개합니다.
https://outervision.com/power-supply-calculator
하나하나 자기가 가진 부품을 입력하고 계산 버튼을 누르면 총 몇 W를 소모하는지 알 수 있습니다.
제가 가진 부품은 총 273W를 소모하는걸로 나오는군요.
거기에 50W 정도 여유를 둬서 323W이상의 파워를 사용하라고 합니다.
여기에 +3.3V, +5V, +12V별 최소 전류량까지 알려주는군요.

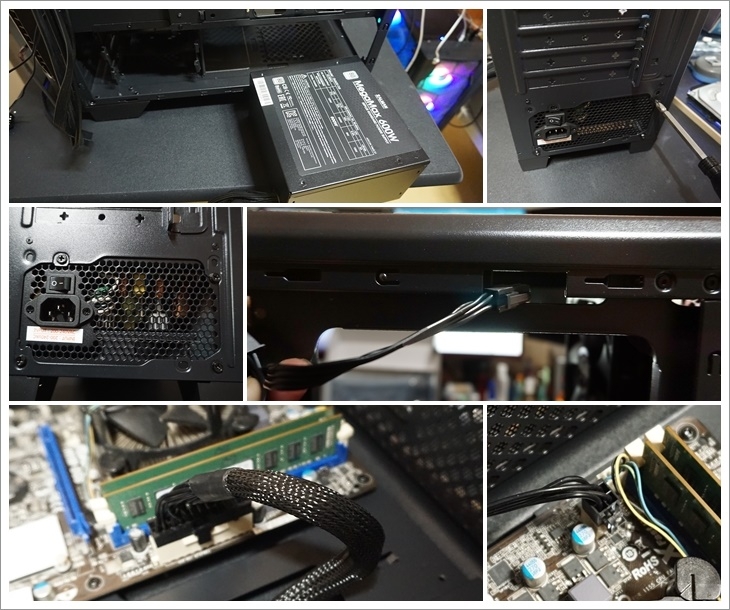

이제 각종 부품을 준비하고 케이스에 조립을 시작합니다.
먼저 잘만 MegaMax 600W 파워를 케이스 하단에 넣어 나사로 고정시켜 줍니다.
다음으로 CPU 보조전원을 뒤쪽으로 넣어주고 메인보드 실드를 끼워넣고 메인보드를 고정시킵니다.
적당한 선정리홀로 20+4핀 메인전원선을 넣어 메인보드 단자에 끼워넣습니다.
좀전에 투입한 CPU 보조전원 단자도 메인보드에 연결합니다.
SSD, HDD에 각자 SATA전원선을 연결하고, 그래픽카드를 설치한 후 VGA보조전원을 연결합니다.
각종 팬에 4핀 PATA 전원선을 연결하고 최종적으로 파워에 전원케이블을 연결해 줍니다.
이제 조립이 끝났네요. 슬리빙 케이블과 플랫 케이블이라 꼬이지않고 조립하기 편리했습니다.
그래픽카드는 6핀 전원 2개라 6+2핀 중 2핀은 빼고 조립해 주었습니다.
이제 제품 성능을 테스트 할 일만 남았습니다.
3. OCCT 7.0.4를 이용한 전압측정
파워서플라이를 실사용하면서 정확한 테스트를 하려면 전문장비가 필요합니다만
저 같은 일개 사용자는 파워의 +3.3V, +5V, +12V 전압값이 얼마나 정확하게 나오는지
전압값이 출렁이며 함께 연결된 다른 부품에 영향을 주지는 않는지 체크하는 정도면 충분할 것 같아
OCCT 7.0.4 버전으로 각각의 전압값을 측정해 보려합니다.
# 3.3V, 5V, 12V 전압 변동 측정
10초당 +3.3V, +5V, +12V 각각의 전압값을 입력해 아래와 같이 그래프로 정리해 보았습니다.
기준값보다 떨어지는 건 하나도 나오지 않았고 모두 균일한 값이 나옴을 알 수 있습니다.
4. 팬 소음 측정
스마트폰 어플이라 정확한 측정은 어렵겠지만
대체로 30~40데시벨 정도로 정숙한 값이 측정되었습니다.
마이크 감도가 좋아 굉음으로 들릴 수 있지만 실제로는 조용한 편입니다.
5. FAN 회전수 측정
팬 회전수는 OCCT를 이용해 측정해 보았습니다
잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이의 내장된 팬의
회전수를 알아보고자 OCCT를 사용해 측정해보았습니다.
10초간격으로 측정값을 추출해 도표로 아래와 같이 정리했습니다.
잘만 MegaMax 600W 80PLUS STANDARD 파워서플라이는
80PLUS STANDARD 230V EU 인증을 받아 안정성이 검증이 되었고
600W의 강력한 정격 출력으로 웬만한 사양은 넉넉하게 돌릴 수 있습니다.
4만원대 가격에 괜찮은 성능으로 최고의 가성비를 가지고,
일반적인 파워보다 두배가 많은 6년 A/S 기간으로
안심하고 사용할 수 있는 좋은 파워였습니다.
좋은 제품 사용할 기회를 주신 다나와체험단과 잘만테크 주식회사에 감사드리며
이상으로 사용기를 마치겠습니다.
