★ 6중 보호기술 & 무상보증 7년의 든든한 파워서플라이! ★ ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU를 소개합니다!



안녕하세요? ◈에클레시아입니다^^

요즘 잘나가는 PC 파워는 예전 기준없는 무등급 제품들에서 벗어나

80PLUS 인증과 긴 A/S기간을 가진 믿음직한 제품이 주류를 이루는 듯 합니다.

거기에 KC적합성평가 인증이나 안전확인 인증이 의무화되어

예전처럼 속칭 뻥파워라 불리던 저질 제품들은 거의 사라진 듯 합니다.



오늘은 ABKO에서 출시한 파워서플라이를 소개하려고 하는데요.

괜찮은 성능의 PC를 꾸미고자 하는 사용자들에게

80PLUS STANDARD 인증을 받은 검증된 안정성과

7년이라는 긴 AS 기간, 최고의 호환성, 가성비를 제공하는

600W 정격출력 제품이지요.



ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU

파워서플라이를 소개합니다.













1. 제품 회사 소개

# ABKO 홈페이지: http://www.abko.co.kr





주식회사 앱코는 2001년 7월 앱솔루트코리아㈜로 설립되었고

파워 서플라이는 2004년 9월부터 공급하기 시작했습니다.

2012년 3월 ㈜엔코아인포텍과 합병 후

현재의 사명인 주식회사 앱코(ABKO)로 변경해 오늘에 이르고 있습니다.



컴퓨터 주변기기, 게이밍 용품, 생활가전 등을 유통하는 회사로

ABKO, HACKER, OHELLA, BEATONIC, COX, NCORE, SUITMASTER, PAD BANK 등

여러 브랜드를 가지고 있습니다.



SUITMASTER 제품군에는

크기별 PC케이스, 쿨러, 액세서리, 파워 서플라이 등

다양한 주변기기를 보유하고 폭넓은 사용자를 확보하고 있지요.



# ABKO 다나와 브랜드로그: http://brand.danawa.com/ABKO

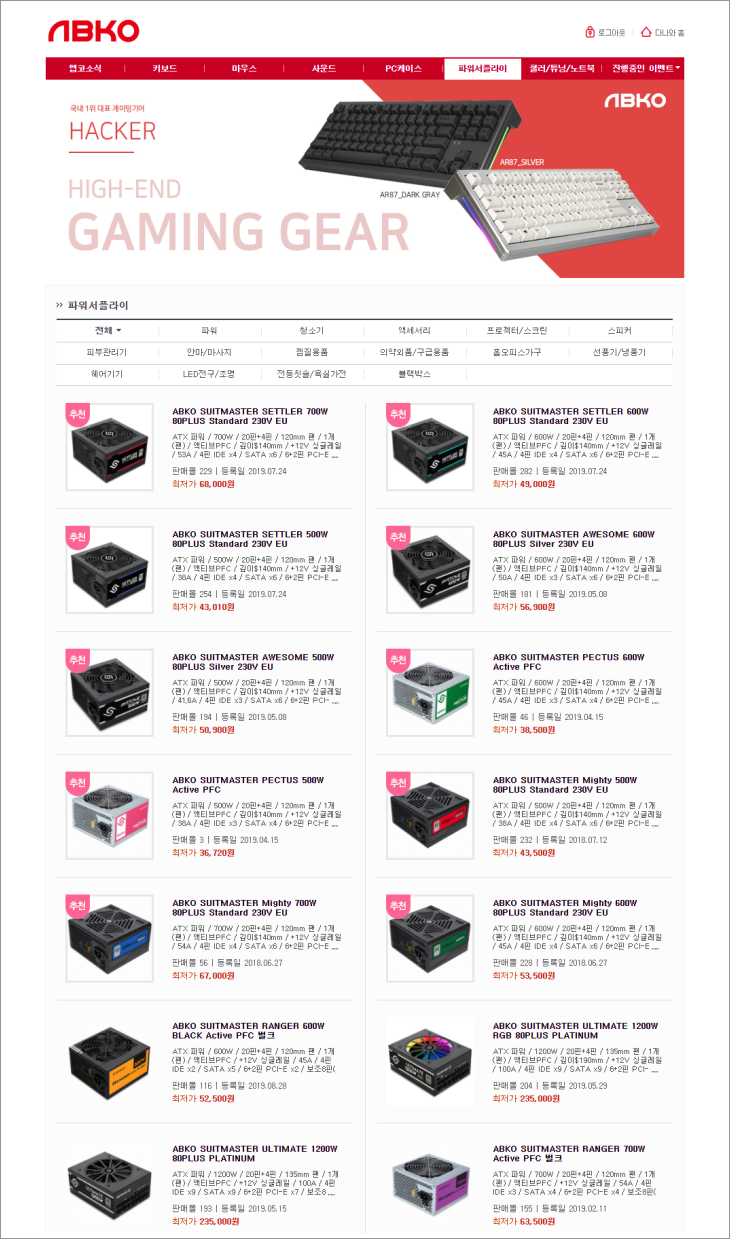

ABKO의 SUITMASTER 파워서플라이 라인업에는

NonPFC, 80PLUS 미인증, 무상 3년 A/S 제품인 AXE 시리즈,

ActivePFC, 80PLUS 미인증, 무상 3년 A/S 제품인 PECTUS, RANGER 시리즈,

ActivePFC, 80PLUS STANDARD 인증, 무상 7년 A/S 제품인 SETTLER 시리즈,

ActivePFC, 80PLUS STANDARD 인증, 무상 6년 A/S 제품인 Mighty 시리즈

ActivePFC, 80PLUS SILVER 인증, 무상 7년 A/S 제품인 AWESOME 시리즈,

ActivePFC, 80PLUS GOLD 인증, Full Modular 방식, 무상 7년 A/S 제품인 TENERGY 시리즈,

ActivePFC, 80PLUS PLATINUM 인증, Full Modular 방식, 무상 7년 A/S 제품인 ULTUMATE 시리즈

등이 있으며, 강력한 성능과 효율좋은 제품으로 사용자에게 어필하고 있습니다.







2. 다나와 가격동향





* 구매링크: http://prod.danawa.com/info/?pcode=8802512



ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워서플라이는

2019년 7월 출시되었고, 대만 ANDYSON의 파워 전문 생산라인을 통해 제조된 제품입니다.

ABKO의 80PLUS STANDARD 인증 SETTLER 라인업 중,

600W 모델로 4만원 후반의 가격대를 형성하는 제품으로

인텔은 물론 AMD의 최신 고성능 프로세서와 완벽하게 호환되며,

역률 99% ActivePFC 회로에 최대 85% 효율의 고성능을 내어주는 높은 가성비의 제품입니다.

7년의 무상보증 기간을 제공하는 점은 품질에 대한 자신감이 없다면 감히 할 수 없는 정책이고,

요즘 PC의 교체주기를 생각하면 엄청난 메리트가 아닌가 합니다.

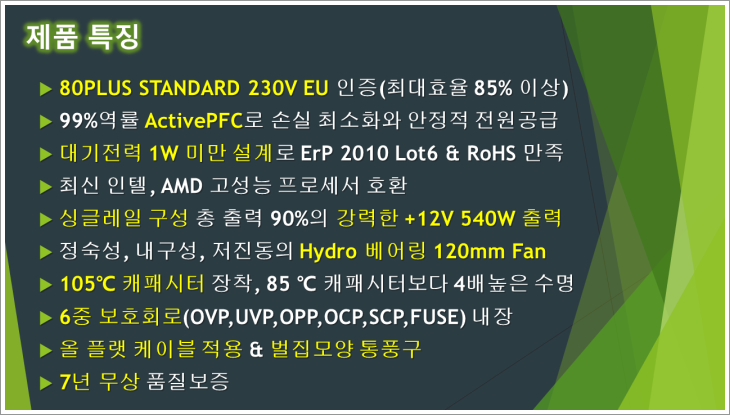

3. 제품특징 및 사양









* ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워서플라이의 보호회로는

OVP(Over Voltage Protection, 과전압 보호회로),

UVP(Under Voltage Protection, 저전압 보호회로),

FUSE(Short Current Protection, 합선 보호 회로)

OPP(Over Power Protection, 과부하 보호회로),

OCP(Over Current Protection, 과전류 보호회로).

SCP(Short-Circuit Protection, 단락 보호회로)으로

시스템을 완벽하게 보호하는 6중 보호기술이 적용되어 뛰어난 안정성을 보여줍니다.





4. 각종 인증 사항

ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워서플라이는

위 사양 표에 정리되었 듯이 다양한 인증을 받았는데

그 중 적합성평가 인증과 안전확인 인증, 80PLUS 인증을 찾아 정리해 보았습니다.





# 적합성평가인증 : R-R-ABS-MIGHTY600-KKKK





# 안전확인인증 : XU100990-19020A









# 80 PLUS 230V EU Standard 인증

https://www.plugloadsolutions.com/80PlusPowerSuppliesDetail.aspx?id=1424&type=4



인증은 모델명인 MIGHTY 600-KKKK로 받았고

전기부하 10%, 20%, 50%, 100% 로드에 따른 효율이 측정되어 있습니다.

아래는 인증결과를 전기부하별 효율 차트로 정리해보았습니다.













5. 사전지식

파워서플라이에 대해 모든걸 언급하기에는 너무 방대하니

80PLUS인증과 ActivePFC, 파워서플라이 구조에 대해서만 간단히 언급하겠습니다.



# 80 PLUS 인증





https://namu.wiki/w/80Plus



파워라는게 모든 PC부품에 연결돼 전기를 공급하는 심장과도 같은 제품이라

효율이 나쁘거나 품질이 좋지못한 제품을 사용하면 다른 부품이 고장나기도 합니다.

80 PLUS 인증이 생기기 전 파워는 그 효율이 보통 70% 정도였고

속칭 ‘뻥파워’라 불렸던 비 정격 파워는 60%대인 것도 있을 정도였습니다.



최초 만들어진 80PLUS 인증은 오늘날 스탠다드 등급을 기준으로 출범했습니다만

사용자들이 더 믿을만한 효율을 가진 제품을 선호하고

거기에 호응한 기업들이 앞다투어 효율을 앞세워 마케팅을 벌이게 되고

그에 따른 기술의 발전과 더 좋은 부품의 생산으로

2013년에 스탠다드, 브론즈, 실버, 골드, 플래티넘, 티타늄의 6단계 등급으로 세분화되었습니다.



각각의 등급에는 115V, 230V의 두 가지 전압에 따라 각각의 전기 부하에 따른 효율이 나열되어 있습니다.

일반적인 PC에서 가장 효율이 좋은 구간은 50% 정도 부하를 줬을 때이고

보통 파워 효율을 말할 때는 이 50%값의 효율을 지칭해 말합니다.







# ActivePFC 회로



한전에서 공급하는 220V 교류는 오실로스코프로 보았을 때

물결모양의 파형으로 나타나는데

긴 거리를 송전하다 보면 파형이 어긋나

실제 기기를 구동시키는 유효전력과

아무것도 하지못하는 무효전력이 발생하게 됩니다.



전체 전기에서 유효전력의 비율을 역률이라고 하고

발전소에서 가정까지 도달하는 전기의 역률은 0.5, 50%에 불과합니다.



ActivePFC 회로는 반도체 칩을 사용해

무효전력을 유효전력으로 바꾸어주는 역할을 하는데

대용량 콘덴서는 전압을, 코일은 전류를 조정해 파형을 일치시키게 됩니다.

일반적으로 좋은 품질의 80PLUS 인증된 파워서플라이의 경우

0.99 즉, 99% 역률이 필수입니다.



ActivePFC 회로를 사용하면 전력 효율을 극대화 시켜

절전효과 및 전자파 감소, 고주파 소음과 발열이 적어지고,

보다 고품질의 전원 공급이 가능해져 시스템의 안정성이 높아집니다.







# 파워서플라이 구조





위 사진은 일반적인 파워의 구조를 설명하기 위해 제가 가지고 있던 파워를 분해한 사진입니다.

파란색 화살표가 전기가 흐르는 순서이고 각각의 색으로 부품 역할을 구분해 놓았습니다.



1) 입력 & EMI 필터부

EMI(Electro-Magnetic Interference)필터는

입력부를 통해 들어가는 교류 라인의 잡음이 파워 내부로 흘러가는 것을 막고

파워 내부의 스위칭 잡음이 교류 라인으로 역류되는 것을 막습니다.

사진상으로는 노란색 사각형 모양의 부품이 필터입니다.



2) 교류-직류(AC-DC) 정류부

EMI 필터를 거친 교류가 정류 다이오드와 정류 캐패시터를 거쳐

교류를 직류로 바꿔주는 부분입니다.

정류 캐패시터는 파워의 수명에 중대한 영향을 미치는 부품이라고 합니다.



3) 직류-직류(DC-DC) 스위칭 변환부

앞 단계에서 변환된 직류를 받아 PC에 필요한

3.3V, 5V, 12V의 직류 전압을 변압기의 스위칭 과정에서 만들어내고

저대역 필터로 1차 필터링해 리플 & 노이즈를 제거하여

최종적으로 3.3V, 5V, 12V 직류 전원을 만들어줍니다.



4) 출력 필터 및 출력부

1차 필터링 된 직류 전원을 다수의 인덕터와 콘덴서를 사용해 추가적으로 필터링해서

규격에 맞는 깨끗한 전원을 만들어내는 부분입니다.



보다 더 자세한 설명은 아래 출처를 참고하세요.

출처: http://blog.daum.net/koreamax/2487100

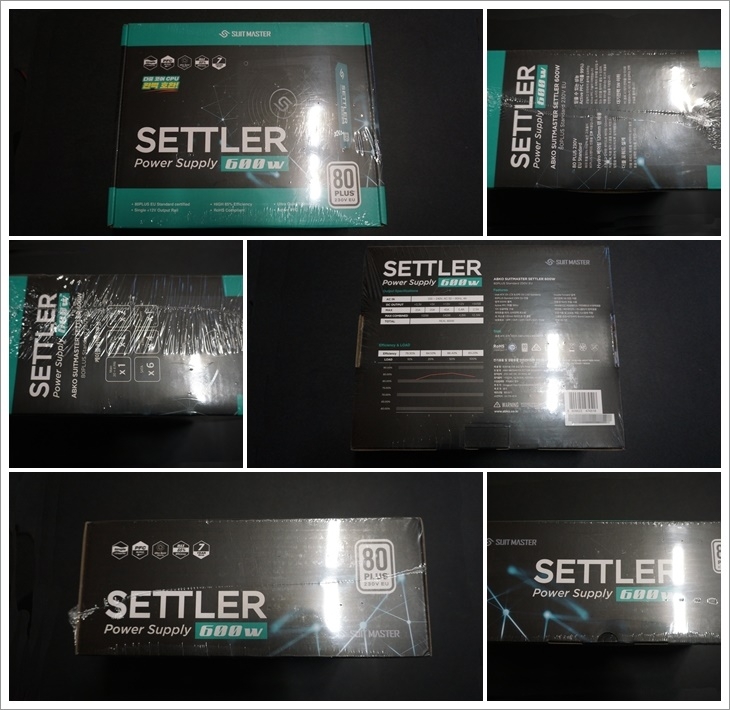

1. 포장 개봉





배송은 주문 하루 만에 도착했고 제품박스 표면에 에어캡을 감아 안전하게 잘 배송되었습니다.









ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워서플라이 제품박스는

비닐로 전체를 감싸 밀봉되어 있어 새 제품임을 알 수 있습니다.

박스 표면은 전체적으로 검정색 바탕에 흰 글씨, 초록색 띠가 보이는 디자인입니다.

윗면에는 제품 사진과 제품명, 브랜드 로고, 제품 특징 등이 보이고

바닥면에는 제품 사양과 효율, 각종 인증사항과 시리얼 번호 등이 인쇄되어 있습니다.

좌측면에는 제품 특징이 인쇄되어 있고, 우측면에는 케이블 커넥터 구성과 갯수가 인쇄되어 있습니다.



2. 제품 구성

박스를 열면 ABKO SETTLER 600W 80PLUS STANDARD 파워서플라이 본품과

전원케이블, 케이스 고정나사 4개와 선정리용 케이블타이, 그리고, 제품설명서가 들어있습니다.

KC인증받은 전원케이블은 약 1.2m 길이입니다.

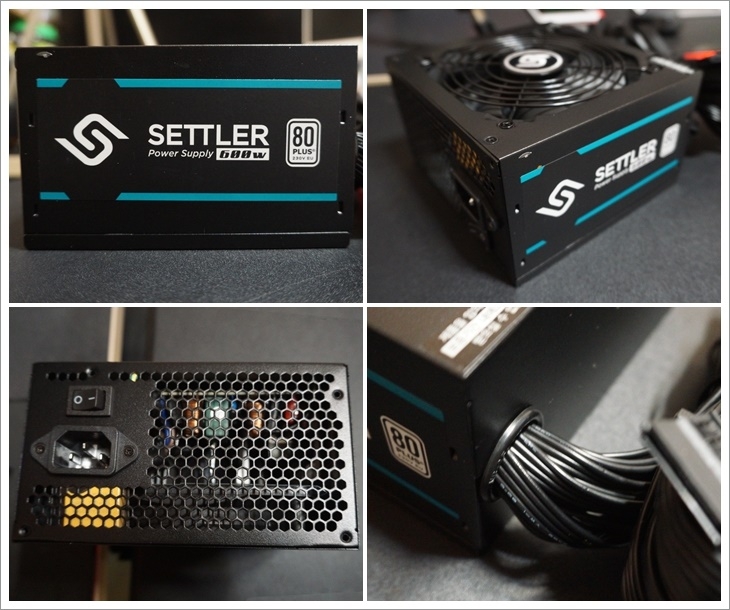

3. 제품 외형

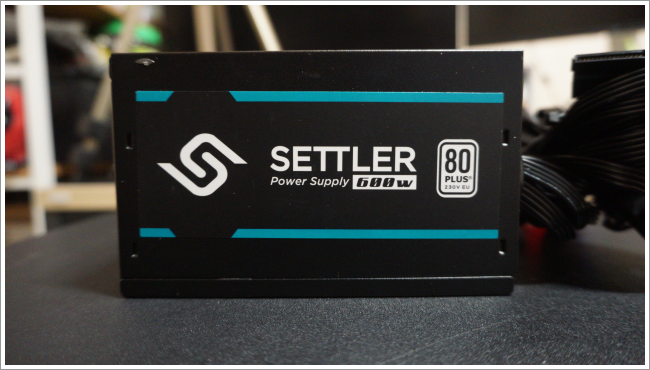

ABKO SETTLER 600W 80PLUS STANDARD 파워서플라이는

표준 ATX 규격인 140(L)mm x 150(W)mm x 85(H)mm 크기여서 PC케이스별 호환성이 뛰어납니다.

블랙 도장에 금속 재질이라 튼튼하고, 흡기팬 위에 그릴을 달아

차가운 공기를 바로 빨아들여 냉각이 쉽고 고속으로 회전하는 팬을 보호합니다.

또, 4개의 조립된 나사 중 두 군데에 임의 분해를 막는 워렌티 스티커가 붙어 있습니다.

내부에는 120mm 하이드로 베어링 쿨링팬이 장착되어 조용하고 마찰없이 작동하네요.











제품 측면에는 제품명이 인쇄되어 있고

후면에는 전원케이블 커넥터와 ON/OFF 스위치가 있습니다.

또, 면 전체에 벌집모양 통풍구가 있어 좋은 쿨링효과를 발휘합니다.

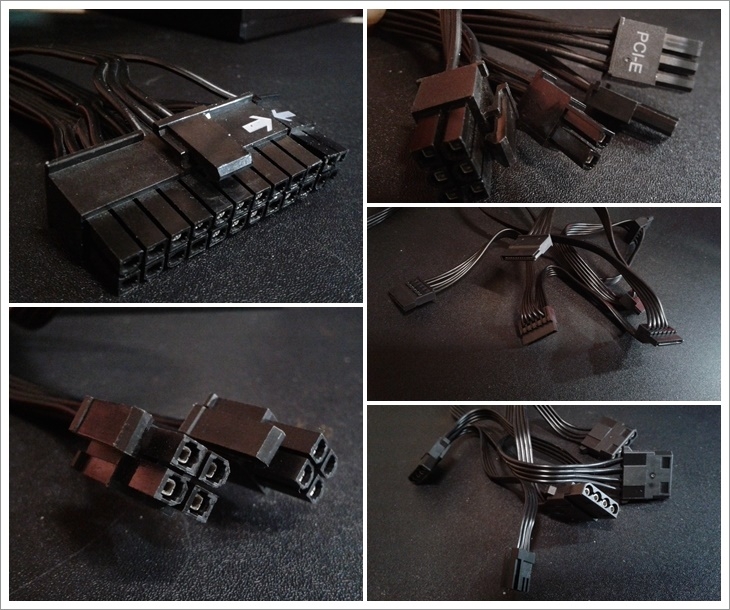

출력 케이블이 나오는 출력단 쪽에는 선을 보호하는 링이 보입니다.









커넥터 케이블은 잘 꼬이지 않고 선정리가 편한 평편한 플랫 케이블입니다.

20+4핀 메인 전원 커넥터도 플랫 케이블이라 깔끔한 느낌이네요.

모든 케이블은 블랙 색상으로 되어있어 일체감이 있어 좋고

헷갈리기 쉬운 CPU 보조전원 4+4핀 1개와 VGA 보조전원 6+2핀 2개 중

6+2핀에 [PCI-E]라고 적혀있어 알아보기 쉽습니다.

나머지는 SATA가 6개, IDE가 4개가 있고

FLOPPY 전원 커넥터가 1개 있습니다.

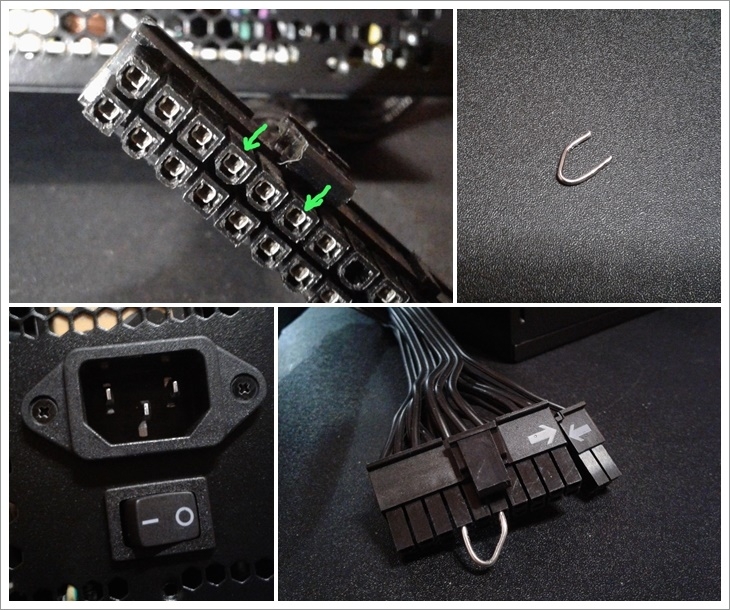

1. 파워서플라이 간편 테스트

파워서플라이의 초기불량을 가늠할 수 있는 간편 테스트를 해 보았습니다.







20+4핀 메인보드 주 전원 커넥터에서 고정 노치 쪽 4번과 5번, 또는 4번과 6번을

문구용 클립을 잘라서 연결시키고 파워에 전원을 연결 후 스위치를 켰을 때

파워 내부의 팬이 돌기 시작하면 일단은 정상적인 파워라고 생각할 수 있습니다.

물론, PC 사용 중에도 다른 오류가 날 수가 있겠지만

위 테스트로 팬이 돈다면 일단은 조립을 시작해도 되겠습니다.









2. 테스트에 사용될 PC사양



ABKO SETTLER 600W 80PLUS STANDARD 파워서플라이를

테스트하기 위한 PC 사양을 소개합니다.

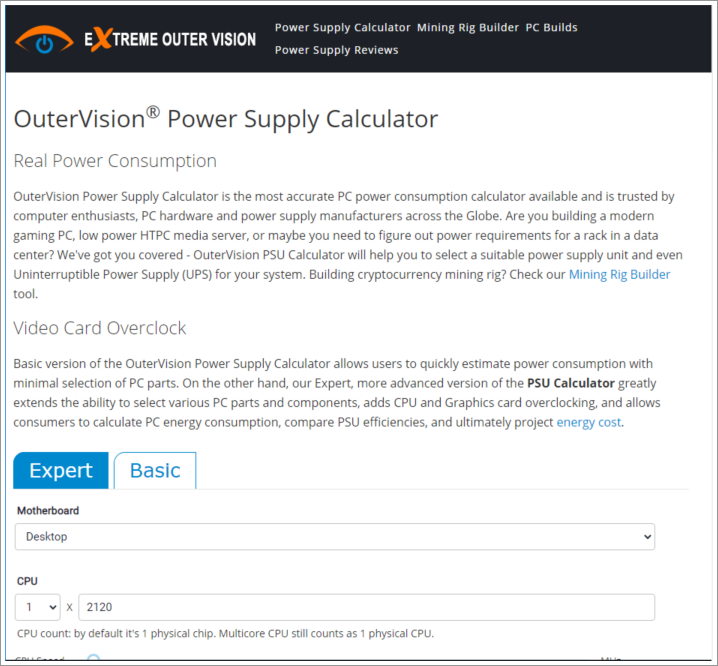

얼마나 전력소모를 할 지 계산해주는 사이트를 아래에 소개합니다.











https://outervision.com/power-supply-calculator



하나하나 자기가 가진 부품을 입력하고 계산 버튼을 누르면 총 몇 W를 소모하는지 알 수 있습니다.

아래는 최종 결과값입니다.







테스트에 사용할 PC는 총 336W를 소모하는 걸로 나오는군요.

거기에 50W 정도 여유를 둬서 386W 이상의 파워를 사용하라고 합니다.

여기에 +3.3V, +5V, +12V별 최소 필요 전류량까지 알려줘서 편리합니다.





3. OCCT 7.1.0를 이용한 전압측정





파워서플라이를 실사용하면서 정확한 테스트를 하려면 전문 장비가 필요합니다만

저 같은 일개 사용자는 파워의 +3.3V, +5V, +12V 전압값이 얼마나 정확하게 나오는지

전압값이 출렁이며 함께 연결된 다른 부품에 영향을 주지는 않는지 체크하는 정도면 충분할 것 같아

OCCT 7.1.0 버전으로 각각의 전압값을 측정해 보려합니다.



# +12V, +3.3V, +5V 아이들 전압 측정

OCCT 모니터링으로 아무 테스트도 구동하지 않은 아이들시

+12V, +3.3V, +5V 전압을 측정해 보았습니다.

결과값은 아래 동영상에서 확인하시죠.









# +12V, +3.3V, +5V 테스트 전압 측정

OCCT 테스트, OCCT 3D 테스트, OCCT POWER 테스트의 3가지 테스트를 돌리는 동안

+12V, +3.3V, +5V 전압의 변동을 측정해 보았습니다.

결과값은 아래 동영상에서 확인하시죠.













1) OCCT TEST





2) OCCT 3D TEST





3) OCCT POWER TEST

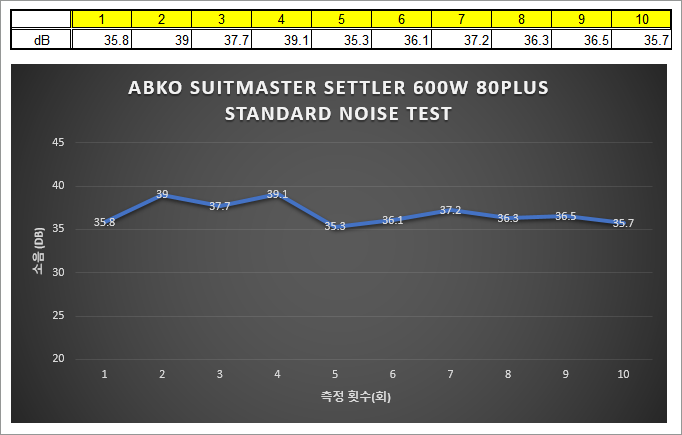

4. 팬 소음 측정











스마트폰 어플이라 정확한 측정은 어렵겠지만

대체로 30데시벨 대의 정숙한 값이 측정되었습니다.

















ABKO SUITMASTER SETTLER 600W 80PLUS Standard 230V EU 파워서플라이는

80PLUS STANDARD 230V EU 인증을 받아 최대 85% 효율과 안정성이 검증이 되었고

600W의 강력한 정격출력으로 웬만한 사양의 PC는 넉넉하게 돌릴 수 있습니다.

4만원대 가격과 준수한 성능으로 최고의 가성비를 가지고,

7년의 무상보증 기간으로 믿음직하고 든든하게

안심하고 사용할 수 있는 괜찮은 파워였습니다.



좋은 제품 사용할 기회를 주신 다나와 체험단과 주식회사 ABKO에 감사드리며

이상으로 사용기를 마치겠습니다.
